Как работает тензодатчик: преобразование механического воздействия в электрический сигнал

Тензодатчик — это ключевой элемент современных весоизмерительных и силовых систем, который позволяет с высокой точностью преобразовывать механические усилия в измеряемый электрический сигнал. Благодаря этому принципу устройства нашли широкое применение не только в промышленности, но и в научных исследованиях, автоматизации и контроле технологических процессов. В основе работы любого тензодатчика лежит физический эффект, позволяющий фиксировать малейшие изменения формы или размеров объекта под действием внешней силы. Для тех, кто ищет современные решения для измерения нагрузки, https://www.tenso-m.ru/tenzodatchiki/ предлагает широкий выбор тензодатчиков для различных задач.

Принцип действия тензодатчика: от деформации к электрическому сигналу

Основой конструкции выступает тензорезистор — чувствительный элемент, выполненный в виде тонкой металлической проволоки или фольговой решётки. Этот элемент приклеивается к упругой части корпуса датчика, которая под действием силы деформируется, растягивается или сжимается. При деформации тензорезистора изменяется его электрическое сопротивление, что и становится отправной точкой для преобразования механического воздействия в электрический сигнал.

• Механическая нагрузка (сила, вес) вызывает деформацию упругого элемента корпуса датчика.
• Тензорезистор, прикрепленный к деформируемой зоне, повторяет её изгиб или растяжение.
• В результате изменяется длина и толщина тензорезистора, а вместе с этим — его электрическое сопротивление.
• Изменение сопротивления фиксируется электронной схемой, чаще всего — мостовой схемой (мост Уитстона).
• На выходе формируется электрический сигнал, пропорциональный приложенной силе.

Чем больше приложенная сила, тем сильнее деформируется элемент и тем заметнее изменяется сопротивление. Для повышения точности и компенсации внешних факторов (например, температуры) в одном датчике часто используют сразу несколько тензорезисторов, объединённых в мостовую схему.

Конструкция и основные типы тензодатчиков

В зависимости от назначения и условий эксплуатации различают несколько типов тензодатчиков. Каждый из них имеет свои конструктивные особенности, позволяющие эффективно работать в определённых диапазонах нагрузок и температур.

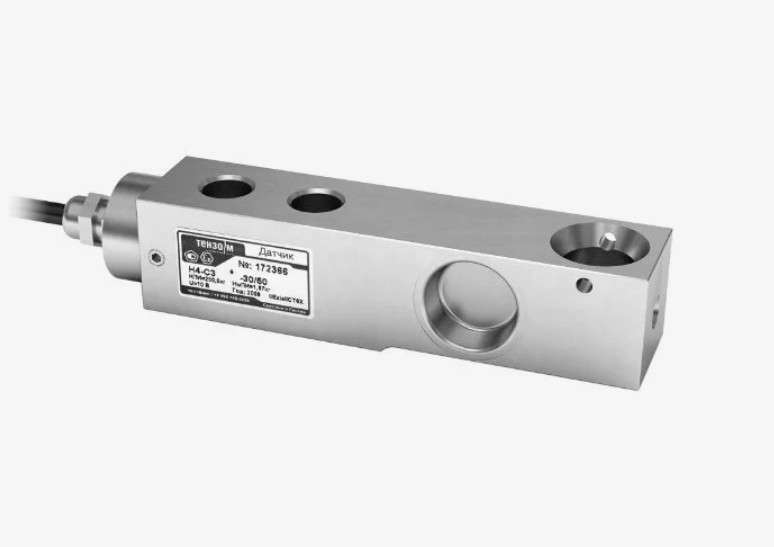

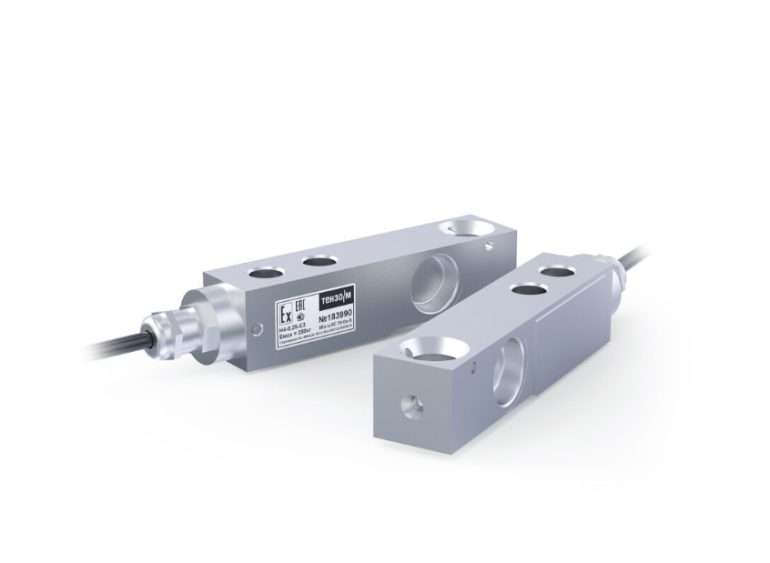

• Балочные — применяются в платформенных весах, системах дозирования и промышленном оборудовании.
• Колонные — рассчитаны на большие нагрузки, используются в автомобильных и железнодорожных весах.
• S-образные — подходят для измерения как растягивающих, так и сжимающих усилий.
• Одноточечные — оптимальны для небольших платформ и лабораторных весов.
• Миниатюрные — используются в медицинских и научных приборах, где важна высокая чувствительность.

Материал корпуса тензодатчика обычно выбирается с учетом требований к прочности, коррозионной стойкости и стабильности характеристик при изменении температуры. Наиболее распространены нержавеющая сталь и специальные сплавы.

Мостовая схема и обработка сигнала

Для преобразования изменений сопротивления в измеряемый электрический сигнал применяется мостовая схема, чаще всего — мост Уитстона. В классическом исполнении она состоит из четырёх резисторов, два или четыре из которых являются тензорезисторами. При отсутствии нагрузки схема сбалансирована, и разности потенциалов на выходе нет. Когда на датчик действует сила, сопротивление изменяется, возникает разность потенциалов, которая усиливается и преобразуется в цифровой сигнал для дальнейшей обработки и отображения на индикаторе.

Такая схема позволяет не только повысить точность измерений, но и компенсировать влияние температуры, влажности и других внешних факторов. Благодаря этому тензодатчики обеспечивают стабильную работу даже в сложных производственных условиях.

Тензодатчик — это уникальное устройство, позволяющее с высокой точностью преобразовывать механические усилия в электрические сигналы для последующего анализа и управления процессами. Его конструкция и принцип работы основаны на изменении сопротивления тензорезистора при деформации, что делает такие датчики незаменимыми в весоизмерительных и силовых системах. Благодаря мостовой схеме и современным материалам тензодатчики отличаются надежностью, долговечностью и высокой чувствительностью. Нужно правильно подобрать тип и параметры тензодатчика для конкретной задачи, чтобы обеспечить максимальную точность и стабильность измерений. Современные тензодатчики продолжают совершенствоваться, расширяя возможности автоматизации и контроля в различных отраслях промышленности.
