Какие поломки могут быть у солнечных светильников для дачи, ремонт и доработка

Какие поломки могут быть у солнечных светильников для дачи, ремонт и доработка

Несколько десятилетий назад применение альтернативных источников считалось чем-то совершенно необычным.

Сегодня в загородных домах активно используют уличные светильники, работающие на солнечных батареях.

Они выгодно выделяются на рынке своим эстетичным внешним видом, экономичностью, автономностью и экологичностью.

К тому же данный источник света прост в первичной установке и дальнейшей эксплуатации. Главный недостаток фонарей на солнечных батареях – возможные неполадки в работе, которые не так легко устранить.

Но если действовать последовательно, предварительно изучив информацию по теме, можно без труда отремонтировать или усовершенствовать осветительный прибор. На этом подробно остановимся в данной статье.

Как устроены осветительные приборы для дачи?

Данный вид устройств для освещения состоит из таких элементов как:

• Солнечная панель (батарея). Это самая дорогая и важная часть светильника. Благодаря фотогальваническим ячейкам, из которых состоит панель, солнечная энергия преобразуется в электрический ток.
• Перезаряжаемый аккумулятор. Он копит электричество, произведенное солнечной батареей. Два элемента связывает диод, который проводит ток в одну из двух возможных сторон. Ночью он питает энергией светодиоды, а днем выполняет функцию источника энергии для автоматики.
• Герметичный корпус (колпак,плафон). Компоненты осветительного устройства расположены в устойчивой для солнечных лучей, дождя и грязи внешней оболочке. Распространен вариант размещения корпуса, сверху него плафона, что обеспечивает рассеивание потока света в пространстве.
• Контроллер или контроллер-выключатель. Этот элемент необходим для управления процессами зарядки/разрядки. Часто контроллер является по совместительству выключателем, который автоматически включает свет в темное время суток. В другом случае ручной выключатель устанавливается отдельно.
• Светодиоды. Этот источник света наиболее распространен из-за своей минимальной энергозатратности. При работе светодиодов к тому же выделяется немного тепла, а срок службы у них довольно большой.

Процесс работы светильников на солнечных батарейках: лучи солнца падают солнечную панель, которая преобразует их в ток. Он в свою очередь направляется в аккумулятор. Там заряд накапливается в течение светлого времени суток. Когда темнеет, электричество поступает в светодиоды, источники света начинают работать, после автоматического или ручного включения устройства.

При условии ясного дня накопленной за день энергии хватает для непрерывной работы фонаря на протяжении 9-10 часов. Если погода пасмурная это время существенно уменьшается, получается примерно 3-4 часа.

Виды поломок садовых фонариков

Неполадки в альтернативных светильниках, работающих на солнечных батареях, не являются огромной редкостью. Устройства просты в эксплуатации и могут прослужить не один сезон, но при неаккуратном хранении, недостатке в мытье и уходе могут появиться определенные проблемы.

К счастью, конструкция данных осветительных приборов несложная, поэтому, если светильник не работает, не стоит сразу же выбрасывать его, возможно, он подлежит починке. Для начала разберемся в видах поломок.

Неисправность аккумулятора. Причиной данной неисправности может быть изначально некачественный элемент, такие часто встречаются при покупке дешевых осветительных устройств.

Возможно ли восстановить фонари для дачи?

Когда оказывается, что фонарь на солнечных батареях по непонятным причинам не работает, отчаиваться и искать, где бы приобрести новый источник освещения, сразу же не стоит. Многие проблемы можно решить самостоятельно, даже человеку, который совсем не разбирается в электронике.

Устранить неполадки можно в случаях, когда они касаются:

1. Негерметичности корпуса (на начальном этапе, когда внимание стала привлекать скапливающаяся после дождя или просто во влажный день вода).
2. Загрязнения в панелях, собирающих солнечную энергию.
3. Плохого сцепления между проводами.
4. Незначительной неисправности аккумулятора светильника.
5. Проблем внешней оболочки устройства (например, битое или треснутое стеклышко на корпусе фонаря).

Несмотря на незамысловатость устройства большинства осветительных приборов на солнечных батареях, ремонту поддаются не все виды поломок. Во-первых, починке не подлежат целостные конструкции. Их попросту не получится разобрать, а значит, и устранить возникшие неполадки.

Отсутствие хорошей герметичности может привести к полной поломке светильника, в случае, если проблему не замечали длительное время. Электрокаррозия довольно быстро уничтожает работоспособность устройства на солнечных батареях. Починить сам аккумулятор можно не всегда, проблемы могут быть очень существенными.

Но выяснить, поддается ли ремонту батарейка, получится только в процессе попыток починить этот элемент. Поломку светодиодов устранить своими руками также не получится. В перечисленных случаях восстановить осветительный прибор не удастся, либо сделать это будет слишком затратно с позиции финансов и приложенных усилий (они могут быть напрасны). Здесь проще приобрести новый фонарь или отдельные его элементы, например, аккумулятор или светодиоды.

Запчасти для ремонта

Чтобы светильник прослужил как можно дольше, следует выбирать более качественные элементы для замены поврежденных. Для ремонта вам могут понадобиться следующие запчасти:

• Корпус для светильника.
• Плафон.
• Провода
• Новый аккумулятор (на случай, если старый вышел из строя, но вас полностью устраивают остальные фрагменты прибора).
• Светодиоды (если старые больше не работают).

Для приобретения данных деталей можно обратиться в любой строительный магазин оффлайн или приобрести их в сети, например, используя AliExpress.

При выборе корпуса для фонаря на солнечных батареях обращайте внимание на качество материала, из которого он изготовлен. Пластик или металл должны быть прочными, чтобы не допустить попадания влаги внутрь светильника. Оптимальным вариантом корпуса будет изделие, покрытое прозрачной панелью, сделанной из поликарбоната.

Кабельную продукцию для уличного светильника выбирают, как правило, выбирают с сечением 1,5 кв. мм. Слишком толстые провода выбирать в данном случае не следует, необходимости в них нет, а цена существенно выше.

Больше всего внимания стоит уделять качеству нового аккумулятора. Это основа работоспособности осветительного прибора. Емкость батарейки для продолжительной эксплуатации должна составлять не менее 400 mAh.

Выбирая светодиоды, нужно понимать, какой уровень освещенности требуется. Исходя из этого, подбирайте количество источников света и их мощность. Для создания полной освещенности подойдут светодиодные лампы 6-8 Вт, для легкой подсветки около 4 Вт.

При покупке запчастей в интернет магазинах читайте отзывы, чтобы не напороться на некачественный товар и не потратить деньги впустую.

Инструменты для работы

Для ремонта светильника на солнечных батареях не требуется большого количества специальных инструментов. Могут пригодиться:

• ножик;
• кусачки;
• тестер для замера уровня напряжения аккумулятора;
• паяльник для работы с проводами и контактами.

Пошаговая инструкция к починке

Разберем, как действовать в разных ситуациях.

Если уличный светильник с перезаряжаемым аккумулятором перестал работать:

Для начала нужно узнать разрядилась ли батарейка или она действительно сломана.

Следует проверить, находятся ли все проводки на своих местах, есть ли где-то налет в виде соли белого, синего или красного цвета. Его наличие означает, что первичную пайку проводили активным флюсом, что делает процесс менее качественным, зато более быстрым.

Если проблемы связаны с герметичностью корпуса:

1. Если вы заметили, что в дождливые дни в уличном светильнике скапливается влага, значит, возникли проблемы с герметичностью корпусом.
2. Необходимо снять старую внешнюю оболочку и заменить ее на новую, сделанную из более прочного водостойкого материала. Тогда получится избежать коррозии.
3. Корпус, который раньше использовался в уличном осветительном приборе, можно использовать для аналогичного устройства в помещении.

Если засорились солнечные панели (батареи):

1. При падении производительности светильника на солнечных батареях, следует уделить внимание панелям, которые собирают солнечную энергию, вероятно, проблема именно в них.
2. При загрязнении солнечных батарей грязью из окружающей среды придется отчистить фотогальванические ячейки, используя обычную плотную щетку или сильный напор теплой воды.

Если нужна доработка и модернизация?

У недорогих светильников на солнечных батареях есть свои недостатки, которые превращают устройство с осветительной функцией в декоративный объект.

Сюда можно отнести:

1. слабую мощность светодиодов, что делает свечение крайне бледным и бесполезным;
2. недостаток мощности солнечных батарей, которые в привычных погодных условиях не способны полноценно зарядиться, их энергии хватает на 2-3 часа непрерывной работы уличного фонаря.

Если вы столкнулись с какой-то из данных проблем, может понадобиться доработка вашего устройства, чтобы повысить качество его функционирования.

Если не хватает света от фонаря:

1. Для начала достаньте из светильника старые светодиоды (если они в еще хорошем состоянии, их можно использовать в других осветительных приборах, от которых не требуется много света)
2. Для замены выберите более мощные светодиоды. Оригинальным и более ярким вариантом будет не классический желтый или белый источник света, а зеленый, красный или голубоватый.
3. При замене светодиодов внимательно следите за полярностью источников света.

Если проблема связана с маленькой мощностью солнечной панели:

1. Чтобы исправить данную проблему, необходимо подключить вместе со светодиодами резистор (мощность не менее 30 – 40 Ом).
2. Резистор следует поместить вместо дорожки на плате, которая идет от микросхемы к светодиодам.

Срок эксплуатации большинства аккумуляторов, встроенных в уличные светильники на солнечных батареях, составляет 1 – 2 года. Вместо такого аккумулятора можно установить обычные самые дешевые пальчиковые батарейки.

При слабой солнечной панели ее мощности будет не хватать на полноценную зарядку классического аккумулятора, она будет лишь частичной. Емкость же недорогих батареек будет заполнена полностью.

Примерные расходы

Возможные затраты напрямую зависят от характера поломки, качества приобретаемых запчастей, а также количества светильников, требующих ремонта или доработки. Поэтому рассмотрим средние цены.

Финансовые затраты на усовершенствование уличных светильников рассчитать можно только примерно. Более точные цифры вы получите, когда будете знать, в каком количестве и какого качества планируете приобретать детали.

Заключение

Уличные светильники на солнечных батареях хорошо поддаются ремонту и доработке в случае незначительных поломок и неполадок.

Но прежде чем приступать к такого рода деятельности, внимательно ознакомьтесь с особенностями процесса и не забудьте приготовить все необходимые материалы и инструменты. После аккуратного и качественного ремонта альтернативное осветительное устройство будет еще длительное время стабильно работать.

Схема садового светильника на солнечных батареях. Садовый фонарь. Устройство и ремонт садового светильника на солнечных батареях

Иногда территория, примыкающая к загородным домам и дачам, используется в вечернее и ночное время. Чтобы не получить травмы, а также для поддержания имиджа, применяют садовые фонари на солнечных батареях, которые позволяют не только освещать территорию, но и придавать ей неповторимый декор.

Устройство и принцип работы

Для того чтобы понять принцип работы рассматриваемого оборудования, необходимо разобраться со схемой садового светильника на солнечных батареях. Составными элементами данного устройства являются:

• блок освещения (светодиод, как правило);
• преобразователь энергии;
• устройство, осуществляющее контроль включения и отключения;
• аккумулятор;
• крепеж.

Сам светильник состоит из корпуса, в котором находится светодиод. Рядом расположены контрольная плата и аккумулятор. Над ними находится фоторезистор, солнечная панель и защитное стекло.

Днем при солнечной погоде преобразователь аккумулирует солнечную энергию и преобразует ее в электрическую, которая поступает в аккумулятор. Данная энергия и позволяет функционировать садовому фонарю в темное время суток.

Более дорогие модели данных устройств имеют контроллер движений, который автоматически включает светильник при приближении человека.

В устройство садового светильника на солнечных батареях входят транзистор или микросхема, выполняющие функцию датчика, с помощью которых светодиод отключается при полном разряде батареи либо может уменьшать яркость освещения в случае потери части заряда.

Основные характеристики

Качество подобного устройства определяется применяемым кремнием. В недорогих светильниках используют его поликристаллическую или аморфную разновидности. Монокристаллический кремний может работать в любой сезон, он стоек к агрессивному воздействию. Если нет возможности приобрести монокристаллический элемент, лучше использовать мультикристаллические солнечные батареи.

Для придания долговечности изделиям их покрывают специальной пленкой.

Производители стали изобретать маркетинговые ходы для скрытия некоторых изъянов своей продукции. В частности, поликристаллические устройства стали называть уличными светодиодными фонарями, но срок их нормальной службы составит только один сезон.

Длительным сроком эксплуатации могут похвастаться брендированные устройства. Здесь достаточно мощный фотоэлемент, солнечный свет в него попадает в глубокие слои, что обеспечивает стабильную работу светильников в течение продолжительного времени. У китайских светильников толщина фотоэлемента сравнима с фольгой, поэтому срок службы его гораздо меньше.

На освещение оказывает влияние и структура стекла. При преобладании дней с пасмурной погодой лучше использовать текстурированное стекло, поскольку оно накапливает излучение, в то время как гладкая поверхность способствует его частичному отражению. Наиболее дорогое и долговечное покрытие — закаленное стекло.

Положительные стороны устройств

Садово-парковые светильники на солнечных батареях способствуют облагораживанию таких зон отдыха, как сады, парки, скверы. Данные устройства могут быть снабжены никель-металл-гидридными аккумуляторами, что позволяет им включаться при наступлении темноты, отключаться и начинать заряжаться при наступлении утра.

В настоящее время светильники выпускаются в различных исполнениях. В основном производятся традиционные столбики, имеющие различную высоту, а также гирлянды. Помимо этого начали выпускать светильники в виде собак, кошек, гномов, улиток и других потенциальных обитателей зеленой зоны. Также производители предлагают приборы в виде светильников, вокруг которых летают бабочки.

Рассматриваемые устройства не нуждаются во владении основами установки электропроводки, поскольку схема садового светильника на солнечных батареях не подразумевает подвода к нему электричества, что обеспечивает экономию финансовых средств их владельцам.

Свет, падающий от данных фонарей, не бьет по глазам, поскольку не является сверхъярким.

Данные светильники являются автоматическим оборудованием и могут обмануть воришек в случае имеющегося у них злого умысла напасть на вашу недвижимость.

Они не требуют осуществления работ по заземлению и полностью безопасны как для людей, так и для окружающей среды.

Не требуется какого-либо особого ухода за ними.

При этом срок эксплуатации рассматриваемых видов светильников достаточно продолжительный.

Так как они эксплуатируются на открытой местности, производители предусматривают для них высокий уровень защиты от неблагоприятных факторов погоды.

Отрицательные аспекты

Схема садового светильника на солнечных батареях не предусматривает использования безразмерных аккумуляторов, поэтому подобные устройства имеют ограниченный срок освещения, который, как правило, не превышает 8 часов. Эта цифра достижима в том случае, если весь день стояла хорошая солнечная погода. Пасмурная погода значительно снижает время работы, доводя его до 4-5 часов.

К отрицательным сторонам можно отнести и одну из положительных сторон: неяркий свет. Возможно, некоторым местам необходимо быть хорошо подсвечеными, а это потребует дополнительной установки электрических фонарей.

В некоторых случаях имеются отзывы от покупателей, что светильники плохо работают или совсем не светят во время выпадения осадков.

При приходе зимы они требуют демонтажа, поскольку отрицательные температуры могут вывести аккумулятор из строя.

Типы рассматриваемого оборудования

Наиболее практичен для сада светильник с укороченной ножкой. При этом монтирование осуществляется простым вдавливанием устройства в землю с помощью рук.

Среди достаточно тускло светящих фонарей встречаются прожекторы. В случае если мощность солнечной лампы составляет 10 кВт, то мощность прожекторов эквивалента 100-ваттной лампе накаливания.

Бывают подвесные типы светильников. Их применяют в качестве элемента декора сада, размещая на ветвях деревьев или беседках. Чаще всего подобные садовые светильники на солнечных батареях — шары, собранные в гирлянду.

Настенные модели применяются для освещения фасада дома. Эксплуатируются при прикреплении к нему.

Улучшаем садовые светильники

Наиболее дешевыми моделями являются китайские. Со временем к покупателю таких товаров приходит понимание того, что нужно что-то сделать, чтобы улучшить их конструкцию или эффективность действия. При улучшении происходит замена некоторых элементов светильников на более мощные. Таким образом, можно заменить аккумулятор или светодиод, а также дроссель, используемый в фонарях типа башни. Установка более мощного дросселя поможет добиться яркого свечения, идущего от светильника. Это действие автоматически ведет к замене аккумулятора, поскольку его мощности перестанет хватать на долгий срок, или он может просто выйти из строя.

Вместо одного светодиода можно использовать три, но при монтировании их нужно следить, чтобы разброс напряжения был минимальным, иначе в одном месте освещенность будет повышенной яркости, а в другом пониженной.

Таким образом, ремонт садового светильника на солнечных батареях в основном сводится к замене отдельных деталей.

Добавляем цвета

Усовершенствовать фонари можно также использованием цветных светодиодов. Данная замена требует знаний о том, приспособлено ли это устройство для осуществления таких действий или нет. Если оно не приспособлено, а цветные светодиоды были установлены, то фонарь проработает около 2 часов, после чего погаснет.

С целью предотвращения преждевременного окончания работы цветных садовых светильников на солнечных батареях необходимо в микросхеме сделать дополнительную дорожку, куда впаять еще один резистор.

Собираем садовый фонарь самостоятельно

Некоторые фонари устроены достаточно просто, в связи с чем не возникает сложностей с их самостоятельной сборкой.

Для изготовления своими руками необходимо составить схему садового светильника на солнечных батареях, рассчитать необходимое количество комплектующих.

Сначала нужно приобрести преобразователь энергии, наилучшим из которых является батарея из поликристаллического кремния, имеющая небольшую массу, но хорошую защиту от влаги и высокую мощность. Далее покупаем литий-ионный аккумулятор. Следом приобретаем обычный светодиод.

Последнее приобретение — самое важное — электронный модуль управления, который состоит из пары транзисторов и двух пар резисторов.

Подключение солнечной батареи, светодиода и аккумулятора производится отдельно. Сборка может осуществляться на недорогой универсальной плате DIY PCB 42х25мм.

В заключение

Схема садового светильника на солнечных батареях достаточно проста. С ее помощью такой фонарь сможет собрать любой разбирающийся человек. При этом нужно учитывать качество материалов, используемых в светильнике, поскольку именно они определяют срок службы и цену этого устройства.

Дед клуб

Всем доброго времени суток! Я, Вячеслав Юрьевич, или просто В.Ю. приглашаю Вас в свой блог. Почему блог так называется? Я дедушка и, как все деды, люблю поговорить о былом и поучить молодёжь. Читайте мои посты с советами обо всём, а особенно о здоровье. До новых встреч!

Статьи по темам

четверг, 9 августа 2012 г.

Садовые фонарики на солнечных батареях. Ремонтируем сами. Часть вторая.

Прошёл ровно год после первой статьи, время подводить итоги. Наконец-то удалось сделать часть фотографий садовых светильников в темноте, я выложил их ниже по тексту. Приятно также отметить, что и другие садовые участки увлеклись ночной электрификацией. А что? Удобно и красиво!

Семь фонариков оригинального светло-зелёного цвета отлично потрудились в прошлом году, но после зимнего хранения у двух отказал аккумулятор. Вместо 1,1 — 1.4 вольта они показывали 0,3, в каком бы зарядном устройстве не побывали. А ведь на зимнее хранение ушли все полностью заряженными и хранились при низкой температуре. Вывод: второе место по отказам изделия занимают аккумуляторные элементы. Ну а первое, я напомню, из первой статьи, это некачественный объединительный монтаж изделия. Если бы изготовитель комплектовал изделия надёжными аккумуляторами, то фонарик из-за высокой цены был бы неконкурентноспособным.

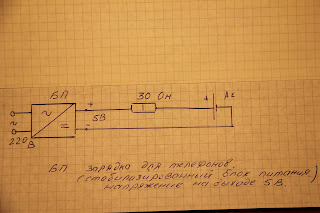

В домашнем хозяйстве обязательно должен быть тестер, лучше с цифровой индикацией. Этим прибором и замеряем напряжение аккумуляторной батареи. Ставим предел = 2 V , что означает постоянное напряжение, оно же соответствует символу DC . Если после пребывания, ну хотя бы часа в зарядном устройстве, показание на элементе не изменилось в большую сторону, то его место в контейнере для технических отходов. Проверку аккумулятора можно произвести в заведомо исправном садовом фонарике. Причем, солнышко ждать не надо, достаточно использовать осветительную лампу, лучше энергосберегающую, мощностью 11-14 Ватт. Энергосберегающие лампочки не сильно нагреваются в процессе измерения, поэтому не принесут порчу фонарю.

Аналогичным образом, имея заведомо исправный аккумулятор, проверяют работоспособность самого садового фонарика, а именно момент заряда аккумулятора от солнечной батареи аккумулятора. Для этой цели желательно использовать слегка разряженный аккумулятор с напряжением около 1,2 вольта. Если при включенной осветительной лампе показание прибора, измеряющего напряжение, начнёт увеличиваться, а цифровой прибор покажет изменение в четвёртом знаке в плюсовую сторону уже в течение нескольких минут – значит, солнечная батарея исправна. Полностью работоспособен фонарь, когда он горит в темноте и гаснет на свету.

Плохой контакт в контейнере питания — основная причина неисправности фонаря. Использование активного флюса для распайки проводов приводит к образованию солей на контактах контейнера питания. Аналогичный голубой налёт может быть и на монтажной плате электронного устройства фонаря. Такое изделие нуждается в ремонте.

Окисление контакта контейнера.

Окисление контакта контейнера.

Третье место по отказам занимает плохая герметичность фонарика. Но после несложного ремонта с использования автомобильным герметика, старый фонарь, как я его называю, трудится исправно, никакого дополнительного обслуживания не требует. А раньше он полностью наполнялся водой.

В придачу мне подарили новые фонарики в виде светящихся лягушек. Время строить небольшой водоём для купания малыша или будущих малышей.

Правда, высокий сугроб разобрал его на две части, оставив лежать в весенней луже. Я его поднял, очистил от грязи, сложил, водрузил на место. Вроде ничего плохого не случилось. Да это видно на фотографии.

Один из этих фонариков отказал сразу, ещё в прошлом году. Конструкция, как выяснилось, была неразборной. Даже проверить напряжение на аккумуляторе не было никакой возможности. Но для этого и существует острый нож, с помощью которого и добираемся до элемента питания. В этих светильниках контейнер питания является выключателем, нажимом рычажка он смещается относительно элемента питания. Сам же аккумулятор в контейнере сместился и не контачил. Но отверстие теперь сделано не зря, да и выключатель теперь не нужен. Для хранения достаточно только вынуть элемент из контейнера.

Больше всего отказов у моргающей гирлянды, а всё дело в двух контактах. Как надёжно соединить их с солнечной батареей, ума не приложу.

Разбирая гирлянду в очередной раз, хорошо тестер был под рукой, обнаружил, что неисправен один из аккумуляторов, а их там целых три! В процессе заряда они нагреваются, и дополнительно нагревается на солнце чёрный корпус электронного блока солнечной батареи, в котором они находятся. Высокая температура нежелательна для аккумуляторов, вероятность отказа такого изделия возрастает в три раза, поскольку элементов питания целых три штуки.

Этот симпатичный китайский тюльпан даже не пытайтесь втыкать в грядку, он нарушит вам всю экологию. Проработает он ровно столько, сколько продержится в вазе свежесрезанный цветок.

Тюльпан оказался герметичным снизу и в сезон дождей его корпус полностью наполнился водой. Разбавленный в воде активный флюс успел растворить ножку светодиода, а также вывел из строя выключатель. После чистки ватным тампоном, смоченным в ацетоне и замены светодиода, фонарик заработал. Снова осень, темнеет быстро. В это время года фонари просто необходимы. Был в гостях у сына и обнаружил, что 2 фонаря не светят. Тестера с собой не было, и я решил взять их с собой, и дома, не торопясь проверить. Вот они на фото. Всё очень просто, аккумуляторная батарея показывала 0 вольт. Поставил новые элементы питания, и всё заработало. Первый фонарик я уже чинил в прошлом году. У него была интересная неисправность. Если его подвесить — то не горит, если поставить — то горит. Надо снять верхний колпак и на нижней части корпуса фонаря отогнуть вверх 2 контакта, к которым присоединены провода свечки. Сама конструкция оригинальна, свеча мерцает, как бы горит пламя по-настоящему. Второй фонарь сделан на века, чувствуется отечественное производство, его корпус не думает стариться. Надо только вовремя менять аккумулятор. Поздняя осень, все реже и реже ездим на дачу. Солнечных дней всё меньше и меньше. За день аккумуляторная батарея полностью не заряжается. С наступлением сумерек фонарик загорится на 15 минут и погаснет. Не очень хороший режим работы аккумулятора, время позаботиться о нём и о самом фонаре. Ведь новый элемент питания стоит дороже самого фонаря. Обычно поздней осенью я разбираю свои светильники, протираю от грязи и складываю в упаковочные коробки до весны. Сами же элементы питания ставлю на зарядку. Хорошо, если есть нормальное зарядное устройство, в том смысле, что сможет переварить ваш сильно разряженный элемент, а не заморгать с испугу, думая, что подсунули что-то не то. Где я только не заряжал свои аккумуляторы: в батарейном отсеке карманного приемника, который был рассчитан на питания от аккумуляторов с последующей зарядкой, и контейнере радиомышки, работающей от тех же элементов питания. Внимание, сами же читатели, а именно, Владимир, предложил заряжать от телефонной зарядки, подсоединив последовательно с контейнером питания резистор, ограничивающий ток заряда. В этом году я воспользовался сам этим советом. Действительно очень удобно. Стандартная телефонная зарядка вырабатывает постоянное стабилизированное напряжение 5 вольт. К ней необходимо приобрести шнур питания и разнокалиберные контейнеры на все виды используемых элементов пинания, а каждый контейнер питания подсоединить через свой резистор. Теперь какой резистор поставить. Обычно на аккумуляторе написан его ток, а это значит, что заряжать надо током в 10 раз меньшим, например, если написано 550 mAh ., значит заряжать надо током 55 мА, если написано 850 mAh ,то разряжать надо током 85 мА и т. д. Значение тока можно выставить по тестеру, установив его в режим А=, предел 200 m с помощью переменного резистора (от 50 до 220 Ом, с мощностью рассеивания от 1 Вт и выше), включенного последовательно в цепь, плюс последовательно резистор 12 Ом с аналогичной мощностью, чтобы ограничить общий ток. Однако, после нескольких практических подходов я пришёл к выводу, что можно всё упростить и оставить только один резистор с номиналом 30 Ом, мощностью рассеивания от 1 Вт и выше, и заряжать не 10 часов, а 14. Рисунок монтажный. Электрическая схема зарядного устройства. В таком изделии можно заряжать сразу несколько аккумуляторов, но больше 4 -5, я бы не советовал, всё зависит от исходного тока зарядного устройства. Если средний ток заряда каждого элемента около 100 мА, то зарядное устройство должно быть рассчитано на 500 мА . Диоды могут пригодиться. Для одновременной подзарядки нескольких элементов потребуются выпрямительные диоды. Можно аккуратно разобрать корпус сгоревшей энергосберегающей лампы, в её монтажной плате до 6-ти таких диодов. На всякий случай измерьте их сопротивление тестером, в прямом включении они должны показать сопротивление около 30 кОм. Чтобы быть уверенным, что элемент в контейнере контачит, желательно использовать светодиоды, они будут индицировать прохождение тока. Недостаток устройства – это необходимость помнить, что через 10 — 14 часов его надо выключить или вынуть заряженные элементы питания. Источник https://220.guru/osveshhenie/ulichnoe/landshaftnoe/tipy-lamp-i-fonarej/na-solnechnyx-batareyax/remont-i-dorabotka.html Источник https://fb.ru/article/362844/shema-sadovogo-svetilnika-na-solnechnyih-batareyah-sadovyiy-fonar-ustroystvo-i-remont-sadovogo-svetilnika-na-solnechnyih-batareyah Источник https://dedclub.blogspot.com/2012/08/blog-post_9.html Похожие записи: Робот-конструктор на солнечной батарее отзывы Прожекторы на солнечных батареях Характеристики аккумулятора для солнечных панелей — установил и забыл Как работают уличные светильники на солнечных батареях? 0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Солнечные батареи Светодиодные надежные светильники Светодиодные светильники — это источники света, которые используют светодиоды в качестве основного источника света. Солнечные батареи Автомобильные солнечные батареи: Топ лучших, как правильно выбрать, плюсы, минусы и цены Автомобильные солнечные батареи: Топ лучших, как правильно выбрать, плюсы, минусы и цены Для зарядки Солнечные батареи Солнечная панель для зарядки автомобильного аккумулятора 12В: особенности и обзор зарядных устройств Солнечные панели для зарядки автомобильного аккумулятора выделить популярные модели от ведущих производителей, свидетельствует о Солнечные батареи Как работают уличные светильники на солнечных батареях? Уличное освещение на солнечных батареях Для обеспечения достаточной видимости на открытой части прилежащей территории Солнечные батареи Зарядка автомобильного аккумулятора с помощью солнечных батарей Что можно запитать от 100Вт солнечной панели 1 Что может работать от одной 100Вт Солнечные батареи Зарядка телефона в походных условиях с помощью солнца Зарядка автомобильного аккумулятора с помощью солнечных батарей В энергосистемы жилых помещений солнечные батареи проникли Добавить комментарий Отменить ответ Имя * Email * Сайт Комментарий Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
