Шумоизоляция вентиляции: особенности устройства и способы монтажа

Причины появления шума в вентиляции и методы его устранения

Для ответа на данный вопрос нужно разобрать причины появления шума и свиста в воздуховодах системы вентиляции, а также сам характер появления этого шумового эффекта.

По своему характеру шум в системах вентиляции бывает:

  1. Механический — источником служат составные части системы вентиляции
  2. Аэродинамический — возникает в процессе движения воздушной массы в воздуховодах.

Наиболее распространенные причины появления шумов в вентиляционных каналах:

  1. Ошибки на стадии проектирования. Неправильно подобраны сечения воздуховодов, их заужение и изменение сечений; неправильно подобранные вентиляционные установки — слишком мощные или наоборот слишком слабые; некорректно подобранные воздухораспределительные устройства ( диффузоры, анемостаты и тд )
  2. Неправильный монтаж. Без профильного образования или достаточного опыта по работе с вентиляционными системами легко допустить ошибки при выполнении монтажных работ, к тому же не все «специалисты» вентиляционщики могут читать проекты и многие делают монтаж вентиляции как умеют — результатом таких работ зачастую является невыносимый шум при ее работе.
  3. Некачественные материалы. Очень часто Заказчик хочет сэкономить и закупает не те материалы, которые подобрал проектировщик ОВиК , а те что дешевле. Иногда, наоборот, заказчик платит за качественные материалы – а получает наиболее дешевые аналоги.

После того как мы разобрались в причинах, можем приступать к диагностике.

Источники возникновения шума в вентиляции

Воздуховоды

К примеру основными способами сэкономить является покупка более дешевых воздуховодов, их дешевизна достигается применением низкокачественной стали с толщиной воздуховодом меньше чем запроектировано. В таком случае когда вентиляция начинает работать, тонкие воздуховоды, не обладающие достаточной жесткостью — начинают вибрировать под действием воздушных потоков и создают весьма ощутимый гул в вентиляции от вибрирования воздуховодов, выраженный глухим, но громким гулом. Еще одной причиной является выпадение, а иногда и полное отсутствие уплотнительных резинок между в местах соединения фасонных частей воздуховодов.

Вентиляционные установки

Тут может быть много источников, самые распространенные :

    износ подшипников (выражается гулким звуком иногда слышен скрежет и хруст).

Шум от износа подшипников является важным и опасным сигналом, если его игнорировать, то это приведет к выходу вентиляционной установки из строя.

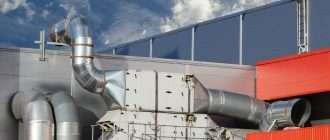

вентиляционная установка

Клапаны, шиберы, решетки и прочее.

Неправильно установленные фасонные части воздуховодов вентиляции, так же как и неправильно установленные клапана, шиберы и вентиляционные распределительные устройства — самая распространенная причина появления шума в системе вентиляции. В основном такой шум похож на свист и возникает в местах резкого заужения сечения воздуховодов.

Изоляция воздуховодов

Аэродинамический шум в системах вентиляции — неизбежная вещь и зачастую проектировщики рекомендуют выполнять работы по шумоизоляции воздуховодов, особенно в местах постоянно прибывания людей ( офисы, квартиры, больницы и тд). Толщина изоляции бывает разной и может варьироваться от 0,3мм до 1,5 см. и нерадивые монтажники частенько покупают более тонкую шумо и тепло изоляцию для воздуховодов чем заложил проектировщик. При больших объемах работ это приносит очень существенную экономию монтажникам и как следствие повышенный шум в вентиляции во время ее эксплуатации.

Шумоглушители.

Очень часто их просто нет или они уже сломаны ( пробиты) или в них попал посторонний предмет.

Способы устранения шума в вентиляции

Для того что бы понять, как устранить шум в вентиляции, нужно сначала попытаться определить его источник, и исходя из этого, выбирать методы борьбы с ним.

Соответственно можно выделить основные направления устранения шума в вентиляции:

  1. проверить вентиляционную установку, при необходимости смазать или заменить подшипник, натянуть или заменить ремень (при наличии). Проверить и при необходимости заменить бировставки. Протянуть болты, соединяющие конструктивные элементы вентиляционной установки и рамы на которой она установлена.
  2. проверить целостность гибких вставок. При необходимости заменить их, иногда можно просто перемотать.
  3. проверить шиберы и анемостаты. Зачастую достаточно отрегулировать степень их открытия или закрытия.
  4. проверить шумоизоляцию. Она должна крепиться специальными шайбами, но часто ее крепят обматывая дешевым скотчем, который со временем отходит. Особенно в местах стыков воздуховодов. Для устранения этой причины достаточно подмотать проблемные места.
  5. проверить целостность воздуховодов и их чистоту внутри. Иногда бывает что в систему воздуховодов по разным причинам попадают посторонние предметы. К примеру строительный мусор или животные. Кстати очень часто в воздуховоды попадают птицы, кошки и мелкие грызуны (крысы и мыши) это случается в основном зимой, когда на улице холодно, а на воздухозаборниках отсутствуют решетки и защитные сетки. Зачастую животные попавшие в вентиляцию становятся не только причиной постороннего шума в воздуховодах но и причиной неприятного запаха в помещении, так как они не всегда могут выбраться из воздуховодов самостоятельно и часто погибают там начиная разлагаться.
Читать статью  Как проверить работоспособность вентиляции в квартире

Так же нужно пройтись по местам соединения воздуховодов и протянуть соединения. Для определения таких причин шума и состояния воздуховодом поможет видео диагностика ( видео обследование ) систем вентиляции.

К сожалению нередки случаи когда устранить причину шума в системах вентиляции можно только полностью демонтировав эту систему и собрав новую, предварительно разработав проект вентиляции.

Шум в каналах естественной вентиляции многоквартирных домов

Для тех же кто живет в многоквартирных домах и ищет вопрос на ответ : «Как устранить шум в системах естественной вентиляции ?»Ответ один — самостоятельно вы это не сделаете. Нужно написать жалобу в Управляющую компанию на то что у Вас в квартире идет сильный шум из вент.каналов в сан.узлах и на кухне. И управляющая компания обязана своими силами провести обследование естественных каналов вентиляции и устранить причины появления шума в них. Брать оплату с жильцов за устранение причин появления шума в вентиляционных каналах многоквартирных домов они не имеют права, т. к. это считается инженерной системой и принадлежит всему дому а не конкретному жильцу.

По этой же причине собственник квартиры не имеет права отказать в доступе служащим управляющей компании к мету осмотра вентиляционных каналов , как правило это санузлы и кухня.

В 90% случаев причиной шума в вентканалах многоэтажек является несанкционированная перепланировка квартир, самовольная врезка дополнительных вентиляционных устройств и воздуховодов в каналы естественной вентиляции, засорение вент.каналов строительным мусором во время ремонта квартир.

Если управляющая компания докажет в суде что причиной возникновения шума или вообще нарушения вентиляции являются вышеописанные действия жильца , то собственника квартиры обяжут устранить эти нарушения вентиляции за свой счет, т. к. система вентиляции в многоквартирном доме является обще домовым имуществом.

Допустимые нормы шума в системах вентиляции

Предельно допустимые значения шума в жилых помещениях и помещениях длительного прибывания людей регулируются СНиП 23-03-2003 и СН 2.2.4/2.1.8.562-96 . Для Москвы дополнительно действует МГСН 2.04-97 ( МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ )

Способы определения уровня шума вентиляции

Для измерения шума нужно будет замерить не только акустический шум (громкость звука) , но и уровень вибрации, т к.к. он то же является источником шума.

Соответственно для замера звукового шума вентиляции используют шумомер , а для замера уровня вибрации — виброметры или виброанализаторы. Это профессиональное и дорогое оборудование, с которым еще нужно уметь работать, для этого даже специально учатся , такая профессия называется виброукастик , поэтому на бытовом уровне замерить уровень шума и вибрации можно на «глазок» , а точнее на ухо.

Совет: Если Вы считаете, что шум от вентиляции излишне громкий, то не стесняйтесь, пишите жалобу в Управляющую компанию и они сами разберутся, вне зависимости от того, жилой дом это, больница, школа или офисный центр. На каждом из объектов есть инженерная служба или обслуживающая вентиляционная компания, которая должна в кратчайшие сроки разобраться с этой проблемой и письменно уведомить Вас о результатах проведения работ по уменьшению шума исходящего из воздуховодов или других элементов вентиляционной системы.

Если же Вашу жалобу оставили без внимания или Вы не удовлетворены результатами работ по уменьшения шума вентиляции, то смело пишите жалобу в Жилиспекцию.

Телефон горячей линии Мосжилинспекции (Государственная жилищная инспекция города Москвы) +7(499)763-18-56, +7(495)777-77-77

Шумоизоляция вентиляции: особенности устройства и способы монтажа

Шумоизоляция воздуховодов вентиляции является необходимостью, поскольку именно вентиляция является серьезным и существенным источником постоянного шума. Если отсутствует должная звукоизоляция, то слышно, как функционирует вентилятор. Этот шум может привести к бессоннице, нестабильному давлению, а также шум оказывает негативное воздействие на здоровье человека – именно поэтому требуется создать качественную шумоизоляцию вентиляции, оберегая себя и жильцов дома от этого раздражителя.

Источники шума

Шумы, которые провоцируются работой вентиляции, могут иметь различные характеры происхождения. Их все можно разделить на несколько типов, среди которых:

  • Воздушный шум. Он подразумевает под собой движение потоков воздуха, проходящих через каналы вентиляции. Скорость передвижения такого воздуха довольно высокая, из-за чего оно происходит с определенным шумом. Наличие звуков неизбежно, однако имеется возможность снизить их уровень, хоть и незначительно.
  • Вибрационный шум. Он происходит в том случае, если детали вентиляции были ненадежно закреплены. Именно некачественная установка системы становится причиной того, что по стенкам шахт вентиляции будет проходить вибрационный гул. Особое внимание стоит уделить крепежу элементов в месте установки вентиляторов.
  • Генерирующий тип шума. Возникает, если есть в системе вентиляции сложные повороты. Такой шум возникает тогда, когда мы имеем дело с нестандартной конструкцией. В таком случае довольно часто он становится сильным раздражителем.

В любой квартире венткамеры должны быть установлены правильно. Шумопоглотитель и вентканал в жилом доме можно смонтировать своими руками в кратчайшие сроки, если следовать всем представленным рекомендациям. В некоторых случаях для этого потребуется только самоклеящаяся лента. Ее удачное применение доказывается положительными отзывами потребителей.

Читать статью  Что делать если в квартире не работает вентиляция

Ошибки при монтаже

Большая часть провоцируемого шума происходит из-за того, что вентиляционная система некачественно установлена. Следовательно, шума можно избежать посредством правильного монтажа. В том случае, когда возникновение шума неизбежно, его можно значительно снизить посредством звукоизоляции. Но нужно понимать, что не существует полностью бесшумной вентиляции. Независимо от мер минимальный гул будет всегда присутствовать.

Ниже представлен определенный список действий, благодаря которым можно избежать ошибок при проектировании и установке вентиляционной системы. Благодаря им большинство провоцируемого шума можно избежать.

  • Не стоит использовать рециркуляционную систему воздуха без наличия определенных отводов. Такая ошибка обычно имеет место тогда, когда задействовано пространство между перекрытием и фальшпотолком. В таком случае движение воздуха происходит произвольно, поэтому он выбирает наиболее удобный для себя поток – именно это провоцирует возникновение нежелательного шума.
  • Не стоит прокладывать шумные воздуховоды над теми помещениями, в которых шум нежелателен. Этот параметр необходимо учитывать на стадии проектирования. Систему вентиляции лучше всего прокладывать над нежилыми помещениями. Исправление такой ошибки может привести к большим финансовым затратам, однако это является отличным выходом из ситуации для предотвращения шума.

Если не имеется возможности проложить вентиляцию иным путем, тогда стоит позаботиться об использовании специальных конструкций, способных снизить уровень шума.

  • Стоит прокладывать воздуховод по коридору с его дальнейшим разветвлением в требуемом направлении. Такой подход будет оптимален в ситуации единого воздуховода при смежных помещениях.
  • Нужно использовать виброизоляцию, что позволит существенно снизить вибрационный шум. Посредством чередования гибкого и жесткого воздуха можно полностью избавиться от вибрации. В этой ситуации звук будет теряться по пути.
  • Контроль скорости передвижения потока воздуха в системе. Следует произвести расчет количества проходящего в каналах вентиляции воздуха. Полученные данные позволяют выбрать оптимальный диаметр воздуховода, благодаря чему скорость потока можно будет уменьшить и, следовательно, снизить шум.

Способы борьбы

Снизить распространение шума можно посредством шумоизоляции системы вентиляции. Осуществить ее можно следующими методами:

  • Осуществлением грамотного проектирования. Если произвести доскональный анализ и прокладку маршрута в вентиляции, то можно предотвратить различные шумы. Стоит избегать присутствия в системе резких изгибов.

Следует останавливать свой выбор на варианте, который сопровождается наименьшим количеством переходов с одного размера канала на другой. Используя такой подход, можно предотвратить возникновение самогенерирующихся шумов и свести к минимуму количество мест их возможного возникновения.

  • Установкой глушителя в проблемных местах. Подобное устройство обычно монтируется возле работающей установки либо ее узлов. Они принимают на себя воздушные потоки и поглощают их колебания. Существуют пластинчатые, которые устанавливаются внутри прямоугольных воздуховодов, и трубчатые варианты, ориентированные на установку в воздуховодах круглой формы.
  • Нанесением звукоизолирующего материала на каналы. Этот способ позволяет избежать трения деталей и узлов в их соединениях. Слой может наноситься как на внутреннюю, так и на внешнюю поверхность.
  • Установкой гибких прокладок либо сочленений – дополнительный способ уменьшения количества шумов.

Материалы

Эффективность звукоизоляции вентиляционной системы связана с тем, насколько правильно будет подобран и использован тот или иной материал. Необходимо учитывать структуру материала, его способность поглощать звуки, стоимость и, непосредственно, качество. При выборе необходимо также базироваться на особенностях монтажа.

Слабыми местами в воздуховодах являются переходы и колени – именно в этих местах обычно начинает возникать шум. Используемая изоляция в этих местах довольно быстро деформируется и уменьшается, поэтому возникает необходимость наносить дополнительный лишний слой изоляции либо использовать ламельные маты для того, чтобы добавить дополнительный шумопоглотитель. Уникальное строение материала позволяет волокнам противостоять деформации.

Часто используемой технологией является напыление поверхности труб полимерными материалами. Популярностью пользуется использование изолона либо самоклейки изолонтейп. С помощью напыления можно справиться с купированием внешних шумов, однако на более вибрирующих участках он усиливает колебания при функционировании вентилятора.

Наилучшего эффекта можно достичь в том случае, если материалы для шумоизоляции повторяют конфигурацию в воздуховодах, соответствуют материалу, из которого состоит воздуховод, и его параметрам.

Именно поэтому способы для подавления шума стоит подбирать еще на этапе проектирования дома и разработки вентиляционной системы.

Важно отметить, что вентиляционная система, имеющая круглую форму сечения, характеризуется большей бесшумностью. Это достигается благодаря гибкому воздуховоду, который способен более эффективно подавлять звуковые колебания, нежели жесткий короб.

Рекомендуется использовать маты из полиэтилена и каучука, которые применяются в виде наружного изолятора. С их помощью можно снизить вибрацию стенок рукава при функционировании вентилятора и понизить аэродинамический шум.

Наиболее распространенным материалом для осуществления тепловой и звуковой изоляции воздуховодов является минеральная вата и вспененный полиэтилен. Минвата встречается гораздо чаще.

Как снизить уровень шума от систем вентиляции

Гул от воздуховодов и работающих вентиляторов вносит дискомфорт в акустическую обстановку квартиры, частного дома, офиса, предприятия. Через вентиляционные шахты также отлично слышно соседей – говорить о домашнем уюте и уединении не приходится. Проблема легко решается с помощью современных шумоизоляционных материалов.

Читать статью  Приточная вентиляция совмещенная с канальным кондиционером (часть 1 — электрическая)

На фото – система вентиляции

Вентиляция с круглыми воздуховодами работает тише, чем с прямоугольными

Какие виды шумов исходят от работающей вентиляции

  • Воздушный – звук постоянного перемещения по трубе потоков воздуха на высокой скорости. Жесткие воздуховоды особенно хорошо резонируют звуковые волны от промышленных вентиляторов, осушителей воздуха и другого оборудования с электродвигателями.
  • Вибрационный – вибрируют недостаточно закрепленные элементы, стыки и щели.
  • Генерирующий – возникает в вентиляционных конструкциях сложной конфигурации с множеством поворотов, с решетками, заслонками, изгибами, тройниками.

Даже безупречно спроектированная и выполненная система вентиляции может производить неприятный шум. Со временем в ней накапливается пыль. Воздушные потоки приносят мелкие предметы, которые становятся препятствием и создают дополнительный гул.

Мало кто задумывается о шумоизоляции на этапе проектирования вентиляционной системы. Это связано не только с экономией, но и с непредсказуемым характером шума. Сложно предугадать, какие участки системы будут наиболее проблемными.

Вентиляционную систему необходимо шумоизолировать, если:

  • Ее монтаж изначально выполнен некорректно.
  • Рециркуляционная система расположена между перекрытием и фальшпотолком без специальных отводов (в таком случае воздушные потоки движутся произвольно).
  • Вентиляционные каналы проходят над спальней, детской, гостиной, другим помещением, где шум нежелателен.
  • Диаметр воздуховода слишком мал для объема проходящего по нему воздуха (уровень шума повышается из-за высокой скорости).

На фото – воздуховод вентиляции

Больше всего в шумоизоляции нуждаются воздуховоды в жилых комнатах

Как снизить уровень шума от вентиляции: 4 способа

  1. Обычный воздуховод можно заменить на изготовленный из шумопоглощающего материала, например из прочной гофры.
  2. На проблемные участки имеет смысл установить специальный канальный шумоглушитель. Внутри него расположен звукоизоляционный слой, а соединительные фланцы с уплотнением герметично соединяют конструкцию с воздуховодами. Вариант хороший, но не самый дешевый. Подходит для мест стыковки каналов с вентилятором.
  3. Если проблема – в вентиляторе, его размещают на резиновых подушках, виброизолирующих прокладках, пружинах либо заменяют моделью с низким уровнем шума.
  4. Чтобы получить максимальный результат, звукоизолировать нужно разные участки. Для этих целей подходят самоклеящиеся шумоизоляционные материалы, которые легко монтируются изнутри и снаружи воздуховодов. Самые сложные участки обрабатывают при необходимости напыляемыми материалами, например пенополиуретаном.

На фото – шумоглушитель

Шумоглушители решают проблему с громкой вентиляцией лишь частично

Как снизить шум от вентиляции: 3 простых шага

Шаг 1. Защита монтажной пеной.

Шум в воздуховодах возникает из-за разгерметизации. Монтажная пена не справляется с высоким давлением воздуха и трескается. Поверх нее имеет смысл наклеить защитный материал – ПСУЛ. Особенно актуально это для мест стыков коробов с полом и потолком. Комбинация «монтажная пена + ПСУЛ» продлит срок эксплуатации вентиляционной системы и снизит уровень шума.

Шаг 2. Защита поверхностей.

Наружные поверхности вентиляционных коробов можно оклеить минеральной мембраной «Липлент ЗиВ» со слоем акустического войлока. Сверху материал фиксируют пластиковыми хомутами. По многим параметрам в качестве звукопоглотителя он выигрывает у традиционного пенополиэтилена:

  • обладает высокими вибродемпфирующими и шумопоглощающими характеристиками;
  • устойчив к образованию плесени и грибка;
  • не деформируется и не растрескивается;
  • демонстрирует хорошую адгезию к металлу;
  • благодаря эластичности удобен при монтаже;
  • сохраняет эксплуатационные свойства много лет.

Перед оклеиванием поверхности тщательно очищают и обезжиривают. Заделать мембраной с войлоком нужно также все неровности – углы и углубления.

Шаг 3. Герметизация стыков.

Швы и стыки оклеивают герметизирующей лентой, например «Липлент Мп» с металлизированной пленкой, которая зафиксирует полотна и защитит систему от разгерметизации.

На фото – мембрана с акустическим войлоком «Липлент ЗиВ»

«Липлент ЗиВ» поставляется в рулонах шириной от 1 до 5 м

Если во время монтажа системы вентиляции допущены ошибки, это не значит, что придется долгие годы слушать гул от воздушных потоков и вздрагивать от вибраций. Современные шумопоглощающие материалы в сочетании с герметизирующими лентами линейки «Липлент» легко решают эту проблему. Они экологичны, отличаются пожаростойкостью и долгим сроком службы, удобны в монтаже, а главное – обладают высоким коэффициентом звукопоглощения.
