Укладка электрического теплого пола под ламинат

Кандидат наук, бессменный эксперт сайта, реальный, а не абстрактный (в отличие от прочих ресурсов) человек.

Как-то незаметно в понятие уютная, комфортная квартира или частный дом вошел и «теплый пол». Его монтаж позволяет изменить распределение тепла в помещении, устранить конвенционные потоки, сделать приятным хождение босиком. Многие хозяева систему обогрева собирают самостоятельно, решая по пути множество возникающих вопросов. Редакция сайта StroyGuru собрала воедино все нюансы монтажа электрического теплого пола под ламинат своими руками и подготовила статью.

Что такое электрический «теплый пол»

В среде профессиональных строителей под «теплым полом» понимается система обогрева, расположенная под напольным покрытием. Первоначально это был горячий воздух. На смену ему пришла подогретая вода. В настоящее время к воде подключилось электричество — проходя через специальные кабели с высоким сопротивлением электрическая энергия преобразуется в тепловую.

Преимуществ у таких обогревательных систем по сравнению с центральным отоплением много. Сдерживает широкое использование электрического «теплого пола» всего лишь один недостаток: высокая стоимость отопления. В результате, многие хозяева жилья пошли на компромисс: «теплые полы» стали дополнением к традиционному виду отопления: радиаторам.

Совместимость ламината с теплым полом

Долгое время технология «теплого пола» и напольное покрытие в виде ламината шли параллельными курсами. Причины были объективными:

  • при нагревании свыше 27 o С компоненты ламинированной доски начинали выделять в воздух разные вещества, одно из которых: формальдегид (НСНО) — токсично;
  • низкий уровень теплопроводности ламината запирал тепло внизу, что снижало эффективность таких систем обогрева;
  • большая амплитуда колебания температурного режима приводила к преждевременному разрушению замкового соединения у панелей.

Производители ламината прекрасно знали о таких недостатках своей продукции. После долгих экспериментов технологам удалось адаптировать ламинат к «теплым полам» разного типа.

Плюсы и минусы электрического теплого пола

Практика использования электрических «теплых полов» выявила все сильные и слабые стороны способа. К плюсам относятся:

  • долговечность. Производители обогревательных матов на основе тонкого кабеля говорят об эксплуатационном ресурсе в 50 лет. Опыт пока не позволяет проверить такие заявления. Есть только подтвержденные данные в 10-15 лет, при этом для всех видов кабеля;
  • отсутствие ограничений по типу зданий, виду помещений и основанию пола — можно монтировать в квартирах и частных домах, детских комнатах, спальнях, кухнях, ванных комнатах и т.д., на бетонное основание (стяжку) и деревянный пол;
  • тонкая настройка — температуру можно регулировать в пределах 0,1 o С;
  • простой монтаж — сборку системы хозяева могут выполнить своими силами;
  • приемлемая стоимость комплекта, по сравнению с «теплым полом» на основе жидких теплоносителей;
  • компактность — у дома или квартиры не крадутся полезные метры жилой площади;
  • не требуется обслуживание;
  • равномерный прогрев пола, что повышает уровень комфорта.

К недостаткам в первую очередь относится высокая стоимость отопления — на обогрев двухкомнатной квартиры потребуется 10-15 кВт/час электроэнергии. Среди других минусов:

  • необходимость стяжки уменьшает высоту потолка на 7-10 см;
  • в квартирах с газовым отоплением требуется замена подводящей электропроводки (старая не рассчитана на такие нагрузки), что сильно удорожает ремонт;
  • потребность строго следовать инструкциям при включении и выключении;
  • сложный ремонт при пробое кабеля, правда, в разы проще, чем при возникновении проблем у водяного «теплого пола».

Виды электрического теплого пола

Электрический «теплый пол» подразделяется на три вида:

  • кабельный;
  • нагревающие маты;
  • аморфную металлическую ленту.

Кабельный «теплый пол»

Уже из самого определения ясно, что нагревательным элементом в системе отопления является кабель. Проходя по нему, электроток нагревает спрятанный в оплетку металлический сердечник, точно так, как греется спираль или специальные пластины утюга, электроплитки, ТЭНа и т.д. Нагреваясь, кабель передает тепло стяжке, а та, как русская печка, обогревает через напольное покрытие комнату.

Обогревающие кабеля могут быть разными по строению:

  • с одной токопроводящей жилой;
  • с двумя (двужильные);
  • с саморегулирующимися жилами.

Виды нагревательного кабеля

Одножильный кабель (на фото обозначен буквой А) имеет всего одну сердцевину, которая и служит нагревательным элементом. Такое строение электропровода имеет два существенных недостатка:

  • концы кабеля должны сойтись у термостата, что при сложной геометрии помещения сделать очень сложно;
  • электромагнитное излучение, от которого не спасает медная оплетка.

Конструкция двужильного кабеля (позиция Б) состоит из нагревающегося элемента и токопроводящей жилы. Это позволяет минимизировать вредное излучение (замеры показывают, что оно меньше, чем у смартфона) и не заморачиваться по поводу раскладки — в ее конце две жилы просто перемыкаются, создавая замкнутый контур.

Саморегулирующийся кабель (позиция В) — сложная, дорогая, но надежная система электроподогрева пола. У такого кабеля есть способность регулировать температуру нагревания не только по всей длине, но и участками, в отдельно взятой точке пола.

Например, под мебелью кабель греется всего до +18 o С, а на открытых участках до +23 o С, как установлено на терморегуляторе. Везде температура пола будет одинаковая. Такое свойство кабеля достигается наличием двух проводников, соединенных полимерной матрицей, которая и нагревается.

Нагревательные маты

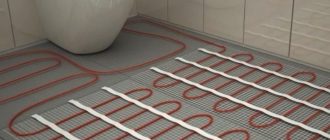

Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.

Комплект нагревательного мата

Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:

  • высокий уровень готовности к монтажу;
  • более тонкая стяжка;
  • быстрая установка;
  • экологичность.
  • низкая мощность;
  • максимальная площадь обогрева до 15 м 2 ;
  • маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.

Аморфная металлическая лента

В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:

Аморфная металлическая лента

  • высокий КПД, что сказывается на экономичности;
  • долговечность — дается гарантия на 25 лет;
  • выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
  • устойчивостью к коррозии.

Какой лучше предпочесть под ламинат

Выбор конкретного вида электрического «теплого пола» под ламинат в первую очередь зависит от назначения обогрева. Если это основное отопление, то выбор очевиден — кабель. Если вспомогательное — лучше покупать обогревательные маты.

Среди имеющихся в продаже кабелей по эффективности лучший, саморегулирующийся. Но нужно учитывать цену, а она не маленькая — начинается от 2 700 руб. за 1 м погонный. Для среднего класса стоимость запредельная.

Выбирая между одно- и двужильным проводом нужно учитывать два момента: технико-эксплуатационные показатели у двужильного кабеля выше, но и стоит он практически в два раза дороже. Если оценивать электрический «теплый пол» в комбинации с ламинатом, то для напольного покрытия абсолютно нет разницы, как будет нагреваться стяжка.

Популярные производители и цены

Наилучшим образом на просторах бывшего Советского Союза зарекомендовали себя пять брендов электроподогрева пола.

THERMO. Компания из Швеции «Thermo Industri AB» производит, по мнению специалистов, лучшие в мире теплые электрические полы. Широкий ассортиментный ряд закрывает все потребности покупателей, даже такие экзотические, как утепление ступенек крыльца. Стоимость соответствует качеству — высокая. Комплект под ламинат можно купить от 10 400 руб.

THERMO

ТЕПЛОЛЮКС. Продукцию российской компании отличает разнообразие видов и моделей электрического «теплого пола»: можно приобрести высокоэффективные комплекты для основного и вспомогательного обогрева в виде кабеля, мата, коврика с разным проводом, как по диаметру, так и исполнению.

ТЕПЛОЛЮКС

Системы просто укладывать, их цена доступна массовому потребителю. Но есть и проблемные места: частая замена терморегуляторов из-за выхода из строя, в том числе и в период гарантийного обслуживания. Кроме этого в отзывах звучит нестабильность обогрева при толстой стяжке.

По цене продукция компании «Теплолюкс» доступна для любого кошелька. Так, нагревательные маты можно купить и за 2 200 руб., и за 16 100 руб. Кабель за 2 500-5 900 рублей.

Devi. Датская компания производит высококачественные нагревательные кабели по доступной цене. Особенность комплектов в том, что все электрическое оборудование универсальное — подходит к любой модели системы обогрева с разным типом проводов, выпускаемых на предприятиях компании.

Devi

Качество продукции подтверждено гарантийным сроком — более 20 лет. Недостаток один, но существенный — высокое потребление электроэнергии. Кабель можно купить по цене 140-520 руб./м п.

Rehau. Немецкая компания «Rehau» специализируется на производстве саморегулирующегося электрокабеля. Плюсы:

  • отличное немецкое качество;
  • монтаж под любой тип и вид пола;
  • оптимальный обогрев площади помещения.
Читать статью  Электрический теплый пол укладываемый под ламинат

Минус — высокая цена, правда, соответствующая качеству и эксплуатационным характеристикам «теплого пола». Стоимость 1 п. м начинается от 2 700 руб.

Rehau

Национальный комфорт. Еще одна российская фирма, выпускающая электрические «теплые полы». Продукцию отличает хорошее качество и ряд инновационных решений — есть собственное конструкторское бюро, проводящее дорогостоящие исследования. Стоимость 1 м кабеля начинается от 910 руб.

Национальный комфорт

Здесь приведены наиболее популярные производители. Какой лучше выбрать комплект — решать хозяевам жилья.

Материалы и инструменты

Для укладки электрического «теплого пола» под ламинат нужно купить материалы и собрать комплект оборудования. Из материалов потребуются:

Для теплого пола:

  • греющий кабель — расчет мощности можно сделать самостоятельно, воспользовавшись онлайн-калькулятором (находится здесь), или посмотреть готовую таблицу, приведенную в работе «Теплый пол на балконе своими руками»;
  • термодатчик с электропроводкой для подключения к терморегулятору;
  • терморегулятор с комплектом питающих проводов;
  • монтажная лента;
  • специальные хомуты для крепления питающего кабеля;
  • дюбеля для крепления ленты;
  • пластиковая гофрированная трубка ⌀20мм.

Стяжки:

  • грунтовка глубокого проникновения;
  • гидроизоляционные материалы, рулонные или обмазочные;
  • утеплитель толщиной 50 мм под стяжку;
  • скотч;
  • пластиковая или металлическая армирующая сетка;
  • демпферная лента;
  • профиль металлический для устройства маяков;
  • портландцемент М300 или М400;
  • песок;
  • фиброволокно;
  • пластификаторы ЦПР.

Для напольного покрытия:

  • подложка под ламинат;
  • ламинат (расчет количества приведен здесь).

В набор инструментов и приспособлений входят:

  • тестер электрический;
  • болгарка или штроборез (можно взять в аренду, что ускорит работы;
  • перфоратор (электродрель) с миксером и коронкой;
  • электролобзик или ножовка по дереву;
  • емкость под раствор (при большом объеме работ экономически оправдано взять а аренду небольшую бетономешалку);
  • ведро для переноски раствора;
  • правило;
  • шлифовальная машина (берется в аренду);
  • зубило;
  • молоток;
  • набор отверток;
  • строительный нож;
  • фломастер или цветная изолента;
  • рулетка;
  • строительный угольник;
  • брусок для закрытия на замок ламината;
  • уголок для фиксации технологического зазора;
  • строительный карандаш.

Большинство из перечисленных инструментов найдется практически в каждом доме. В крайнем случае, можно взять на время у друзей, знакомых или в аренду у специализированных фирм.

Подготовительные работы

Устройство электрического «теплого пола» начинается с подготовки основания. Здесь можно выделить следующие основные этапы:

  • I этап — ремонт бетонного перекрытия или чернового деревянного пола;
  • II этап — гидроизоляция;
  • III этап — утепление под стяжку.

I этап. Ремонт основания пола

В перечень работ по ремонту основания пола входят следующие операции:

  • убирается старое напольное покрытие;
  • удаляется стяжка;
  • заделываются трещины, сколы раковины. У чернового деревянного пола меняются гнилые лаги, доски, табачные сучки;
  • основание грунтуется.

Более подробно технология расписана здесь.

На этом же этапе в стене штробится канал под проводку и коронкой вырезается отверстие под терморегулятор. Подробно работы расписаны здесь.

II этап. Гидроизоляция

Под ламинат в обязательном порядке проводится гидроизоляция основания пола. Материалами могут быть рубероид, полиэтиленовая пленка, различные мастики. Нюансы гидроизоляционных работ можно посмотреть в статье «Гидроизоляция пола под ламинат».

III этап. Теплоизоляция

Чтобы тепло от нагревательных элементов не уходило в перекрытие, на основание пола укладывается утеплитель. Многие сайты рекомендуют использовать фольгированные материалы, что на взгляд редакции портала StroyGuru является рекламным ходом. Ведь в закрытом пространстве (уложена стяжка) отражающий эффект не наблюдается. Нужен зазор, которого нет.

Поверх стяжки специальными дюбелями крепится армирующая сетка.

Монтажная лента крепится дюбелями

Завершается III этап наклеиванием демпферной ленты по периметру стен.

На стены крепится демпферная лента

Технология монтажа

В инструкции, как положить электрический теплый пол под ламинат несколько шагов.

Шаг 1. Производится установка термодатчика. Для этого используется пластиковая гофрированная трубка длиной 35-40 см, диаметром 20 мм (у большинства производителей есть в комплекте). В один конец трубки набивается утеплитель, чтобы не попал ЦПР во время заливки стяжки, в другой вставляется датчик.

При этом он должен легко ходить туда-сюда, чтобы было легко заменить при выходе из строя. В утеплителе вырезается желоб под гофру длиной около 30 см. В него укладывается термодатчик с трубой так, чтобы гофра выступала над будущей стяжкой на 1-2 см — таким образом обеспечивается замена сгоревшего датчика температуры на новый

Не заделанный конец гофрированной трубки с датчиком температуры

Шаг 2. Отмечаются линии прохождение кабеля. Здесь необходимо следовать инструкции:

Схема раскладки двужильного кабеля

  • длинную сторону теплого провода можно класть на расстоянии 10 см от стены;
  • минимальное расстояние между стеной и петлей — 5 см, максимальное — 10 см;

Дистанция между стеной и петлей витка

  • промежуток между двумя нитками греющего кабеля — 8 см;

Расстояние между проводами

  • длина одного витка 50-60 см;

Длина витка

Внимание: для соединения одножильного горячего кабеля с термостатом используются питающие провода, которые нужно укладывать вдоль стен.

Шаг 3. По нанесенным на утеплителе линиям укладывается горячий кабель. Уложенные параллельно друг другу витки провода фиксируются усиками монтажной ленты.

Крепление греющего кабеля усиками монтажной ленты

Шаг 4. Горячий кабель подсоединяется к термостату питающим проводом. Укладывается он вдоль стены на расстоянии 2-3 см от нее, крепится к утеплителю специальными хомутами.

Шаг 5. Тестером проверяется сопротивление уложенного кабеля. Допускается отклонение в любую сторону до 10%, от заявленных производителем показателей.

Шаг 6. Питающие провода вместе с проводкой датчика температуры подсоединяются к терморегулятору. У каждого производителя своя схема подключения, которая показывается в инструкции. Наиболее часто встречается метод, приведенный на схеме ниже.

Стандартная схема подключения терморегулятора

Шаг 7. Производится заливка стяжки. Как правильно ее залить, можно посмотреть здесь.

Какой ламинат выбрать для укладки поверх теплого пола

Для пола с подогревом требуется специальный вид ламината, предназначенный для «теплых полов». Подробно нюансы выбора изложены в материале «Какой ламинат выбрать под теплый пол?». Тезисно изложим основные положения:

  • тонкая ламинированная панель из МДФ быстро разрушится, толстая не будет пропускать тепло наверх. Оптимальный выбор — 8 мм;
  • теплопроводность ламелей не должна превышать 0,10 м 2 х °K/Вт;
  • метод сборки — замковый. Использование клея не допускается;
  • ламинат обязан выдерживать кратковременный перегрев без деформации до 30-40 o С;
  • не должен выделять вредных испарений при нагреве до 30 o С.

Нужно ли использовать подложку и какую

Ламинат без подложки прослужит не более года. Она выполняет ряд важнейших функций, перечисленных в статье «Какую подложку выбрать под ламинат?». В комбинации с «теплым полом» прибавляется еще одна: пропускать тепловые потоки вверх. Такое свойство достигается благодаря малой толщине (оптимальное значение — 2 мм) и наличием перфорации (коэффициент сопротивления передаче тепла должен находится в пределах 0,04-0,06 м 2 х °K/Вт). Кроме этого подложка должна иметь:

Перфорированная подложка для «теплых полов»

  • устойчивость к высоким температурам — не деформироваться и не расплавляться;
  • паропроницаемость, чтобы случайно попавшая под ламинат влага выводилась около стен;
  • экологическую чистоту.

Этим условиям в полной мере соответствует перфорированная подложка из вспененного полиэтилена, экструдированного пенополистирола и пробкового дерева.

Укладка ламината

Укладка ламината на электрический «теплый пол» производится по той же технологии, что применяется для полов без обогрева:

  • настилается демпферный слой. Какую подложку можно стелить под ламинат при обогреве пола, можно посмотреть здесь;
  • определяется способ раскладки и место начала работ. Подробности можно изучить в материале «Откуда и как правильно начать класть ламинат?»;
  • вдоль стен выкладываются клинья (можно использовать рейку) для фиксации технологического зазора;
  • с ламелей первого ряда срезается шип;
  • укладывается первый ряд;
  • укорачивается первая ламинированная доска второго ряда (торцевые стыки не должны совпадать), после чего производится монтаж второго ряда;

Внимание: инструкция по проходу труб отопления и порогов приведена в статье «Как класть ламинат по диагонали?».

  • завершаются работы у выхода из помещения.

Подробно технология укладки ламината рассмотрена здесь.

Заключение

Установка теплого пола под ламинатом требует от мастера знаний и опыта:

  • в подготовке основания пола;
  • проведении гидроизоляционных работ;
  • выборе теплоизолятора и утеплении под стяжку;
  • монтаже электрической системы обогрева пола;
  • приготовлении раствора и заливке стяжки;
  • укладке ламината.

На первый взгляд кажется, что домашнему мастеру такое разнообразие технологий не под силу. В то же время наем профессиональной бригады обойдется в значительную сумму. Выход в постепенном освоении профессий и выполнению всего цикла работ самостоятельно. Опыт показывает, что при желании все можно сделать на высоком уровне.

Когда уместна укладка теплого электрического пола под ламинат, особенности конструкции, ее достоинства и недостатки

Отопление жилья может проводиться при помощи разных систем и устройств. Особенно популярной сейчас становится система пола с обогревом. Ее монтируют под финишное покрытие. Она обеспечивает прекрасный подогрев воздуха в помещении. В связи с этим постоянно увеличивается спрос на данную конструкцию. Она действительно обладает большим количеством достоинств, но перед установкой следует изучить и недостатки. Также подбирают наиболее подходящий тип и категорию электрообогрева.

Преимущества и недостатки

Выделяют три вида электроподогрева, устройство которых основано на разных принципах:

  • водяной пол;
  • кабельный;
  • инфракрасный.

Главная особенность обогрева в том, что источники тепла располагаются под финишной отделкой. Тепло согревает пол, передает энергию в комнату. Любая из разновидностей имеет такие плюсы:

  • равномерный подогрев;
  • высокая эффективность;
  • отсутствие видимых элементов нагревания;
  • отсутствие циркулирующей пыли в отличие от радиаторного отопления.

Из минусов можно выделить основной: значительные траты на электроэнергию при использовании электрического обогрева, а также сложность монтирования при установке водяного.

Виды электрического пола

В соответствии с применяемым элементом нагрева классификация включает несколько типов электрической конструкции.

Кабельный пол

Обогрев при установке кабельного контура происходит посредством поступления к нему тока. Кабель кладут на стяжку.

Для полноценного обогрева придется подождать чуть больше 1 часа. Для проведения ремонтных работ и устранения неисправностей системы необходимо демонтировать напольное ламинированное покрытие, повреждать стяжку.

Главный недостаток – необходимость оборудования стяжки. Это потребует дополнительных немалых затрат.

Тепломаты (термоматы)

Тепломаты состоят из стеклоткани. На ней крепятся кабели в форме змейки. Для установки обогрева не нужен монтаж стяжки.

Эффективнее всего закреплять маты на основе посредством плиточного клея. Цена на обустройство матов выше примерно на 30% в сравнении с кабелями.

Нагревательные маты под ламинат устанавливать легче. Сетку с проводом просто раскладывать по поверхности чернового основания.

Инфракрасный пол

В этой конструкции элемент нагревания – специальная пленка. Для нее не нужно применение стяжки или клея.

Читать статью  Теплый пол под ламинат

В процессе монтажа пленку просто кладут на черновой пол. Инфракрасный слой обогревает не только напольное покрытие, но также мебель. Толщина системы минимальная, поэтому организовать ее можно в помещении без ущерба для высоты.

Организовать ремонтные работы в ситуации, если подогрев пола сломается, несложно, потому что система не закреплена клеем, стяжкой.

Когда возможна укладка под ламинат

Прежде чем пытаться соединить обогрев и покрытие ламинатом нужно изучить все нюансы.

Ламинат включает две части: полимерная лицевая сторона и панель МДФ, то есть основа. Именно состав МДФ представляет опасность. В нем содержится формальдегид. Но из-за небольшой концентрации покрытие опасений не вызывает. Но при нагревании небольшое количество вещества все-таки может выделяться в окружающее пространство. Мастера и эксперты утверждают, что это совершенно не угрожает здоровью.

Но, чем выше температура нагрева, тем больше объем формальдегида. Его действие в такой ситуации может спровоцировать головные боли, тошноту, воспалительные процессы органов дыхания.

Производители, которые дорожат своим авторитетом, внимательно отслеживают уровень опасного компонента, давая гарантии безопасности. Так, не получится приобрести дешевый и одновременно безопасный материал.

Теплый электрический пол под ламинат чаще всего выполняется в инфракрасном варианте, намного реже – в кабельном. В целом проводить укладку ламината с отапливаемым полом безопасно.

Как выбрать ламинат

Следует внимательно и ответственно подходить к подбору ламината под теплый электрический пол. Основные нюансы, на которые обращают внимание, когда выбирают материал, такие:

  • Тепловое сопротивление. Оно отражает свойства теплоизоляции покрытия. Чем больше – тем лучше. Максимальное значение 0,15 м 2 К/Вт. На него влияют свойства подложки: чем выше пористость, тем хуже тепловое сопротивление.
  • Класс материала. Это неосновной показатель. Чем выше стоимость, тем он более качественный. Для дорогостоящего ламината применяется минимальный объем формальдегида. Материал медленнее изнашивается.
  • Максимальная температура. Нужно четко знать максимально возможный нагрев для выбранной разновидности ламипанелей, чтобы они не утратили своих свойств. Обычно приблизительно 30 градусов.
  • Метод скрепления панелей. Ламинат, который скрепляется клеем, не подойдет для обогреваемого пола. При нагревании клеевой состав утрачивает свойства. Подойдут замковые крепления.
  • Толщина ламели. Чем больше толщина, тем меньше тепла проникает в комнату. Толстый материал недостаточно эффективно пропускает тепло. Но тонкие виды слишком хрупкие, отличаются слабыми креплениями. Оптимально 8 мм.

Производители рекомендуют покупать специальные виды панелей. Они отличаются улучшенными эксплуатационными характеристиками для отапливаемого пола – не боятся нагрева, легко устанавливаются, сохраняют привлекательный вид длительный срок.

Электрическая система с ламинатом: правила монтажа

Установку электрического покрытия с ламинатом проводить очень просто. Об этом свидетельствует большое количество отзывов.

Особенных советов по укладке нет, но важно уделить должное внимание монтажу подложки. Для этой целее лучше всего подойдет экструдированный перфорированный полистирол, пробка или пенофол. Пенофол запрещено применять вместе с инфракрасным полом. Производители советуют покупать специальные подложки.

Электрический пол под ламинат – делаем сами

Любую электрическую систему можно сделать примерно в такой последовательности:

  1. подготовка основы;
  2. обустройство гидроизоляции;
  3. обустройство теплоизоляции;
  4. укладка элементов нагревания;
  5. установка температурного датчика, подключение регулятора тепла;
  6. тестовая проверка работы обогрева;
  7. формирование стяжки – мокрой или сухой;
  8. монтаж подложки;
  9. укладка ламината.

Стяжка бетоном требуется при укладке кабеля или термоматов. Когда стяжку залить не получается, например, на деревянный пол, то на основания кладут ДСП или доски, оставляя между ними свободное пространство.

Далее проводится монтаж металлических листов с канавками. В них ставится провод нагрева. Фанера укладывается на пленочную систему тогда, когда сверху планируется класть плитку или другой материал с большим весом.

Монтаж инфракрасного пола

Чтобы провести монтаж пленочной системы, нужны такие материалы и инструменты:

  • инфракрасная пленка;
  • теплоизоляция без фольги;
  • зажимы;
  • регулятор температуры;
  • пассатижи;
  • скотч;
  • ножницы;
  • изоляция битумная;
  • провода;
  • отвертка.

Этапы проведения работ:

  1. Демонтаж старого финишного покрытия.
  2. Выравнивание основания. При необходимости требуется самовыравнивающая смесь.
  3. Тщательная очистка чернового пола от песка, пыли, мусора.
  4. Укладка теплоизоляции, листы которой соединяются скотчем.
  5. Монтаж пола с обогревом. Термопленку разрезают на отрезки нужной длины ножницами. Пленку кладут на изоляцию медной шиной вниз. Разрезать можно в любом месте, главное, не трогать нагревательные элементы.
  6. Соединение отрезков пленки друг с другом скотчем.
  1. Подключение системы. Противоположные концы шины изолируются специальным изолирующим скотчем. Пассатижами к пленке прикрепляются зажимы контактов. К зажимам прикрепляются провода по схеме, обязательно изолируются с обеих сторон. В теплоизоляции формируют углубления – для зажимов и проводов. Это позволяет покрытию не вздыбливаться в определенных местах.
  1. Монтаж терморегулятора. К нему крепят провода в соответствии с инструкцией и схемой.
  2. После монтажа обогреваемого пола реализуется укладка ламината.

Технология монтажа на примере кабельных систем

Перед тем как приступать к монтажу пол выравнивается, для него делается стяжка из цемента и песка толщиной не больше 0,3 см. Когда нужно, дополнительно кладется теплоизоляция. Высыхание стяжки займет 3 дня. После этого проводится закрепление демпферной ленты, потом терморегулятора в выбранном месте. Кабель кладут строго по инструкции на упаковке.

После завершения работ снова формируется стяжка 3 – 10 см в толщину. Полностью высохнет она только спустя месяц. Только потом кладут финишное покрытие.

Кабельный пол обязательно заливается стяжкой или для него формируется сухая деревянно-металлическая стяжка. Для обоих случаев требуется подложка.

Основное требование к ламинату – способность проводить тепло. Для этой цели панели имеют специальные отверстия. Процесс монтажа включает такие этапы:

  1. Обрезание гребня на досках в первом ряду.
  2. Укладка первой панели в самом дальнем от двери углу.
  3. Формирование первого ряда.
  4. Формирование второго и последующих рядов, их соединение с предыдущими.
  5. Демонтаж клиньев.
  6. Монтаж плинтусов.

Советы по укладке электроподогрева под ламинат

Профессионалы дают советы для более эффективного выбора и установки электрического обогрева:

  • В многоэтажке допускается ставить только электрический обогрев, вряд ли управляющие организации дадут одобрение на проведение водяной системы.
  • Чтобы установить место повреждения в кабеле, понадобится специальный прибор. Он позволит найти проблемное место даже через стяжку из цемента.
  • Электрическая система должна занимать минимум 70% от площади комнаты. Только так можно добиться эффективного обогрева.
  • Оптимальная мощность работы 160 – 190 Вт.
  • При покупке ламината следует проверить маркировки о совмещении с обогревом.
  • Не следует прогревать даже ламинат высокого качества больше 30 градусов. Это приведет к выделению опасных компонентов.
  • Минимальная толщина ламината 8 мм, иначе он может деформироваться из-за постоянного прогрева.
  • Для жилых помещений лучше комбинировать источники обогрева: полы, радиаторы.
  • Правильная настройка интенсивности отопления и ее регулировка поможет экономить затраты на электроэнергию на 20-30%.
  • Не рекомендуется класть электрическую конструкцию слишком близко к приборам отопления, так как повышаются риски ее поломки.
  • При обустройстве стяжки пол запрещается включать до момента ее полноценного просыхания.
  • Максимальная длина инфракрасных полос – 7 м.

Заключение

Чтобы при укладке на электрическую конструкцию ламината система не вышла из строя, нужно запускать обогрев в несколько этапов, растянув их на несколько дней и постепенно увеличивая температуру обогрева. В целом ламинат со специальной маркировкой неплохо сочетается с отапливаемым полом, и при правильном монтаже конструкция будет служить длительное время без поломок и порчи покрытия.

Особенности укладки теплого электрического пола под ламинат

фото 23865_1

Электрический пол становится востребованным видом обогрева отдельных помещений в квартире или загородном доме. Его укладка под плитку или керамогранит вопрос понятный, но стоит ли делать такой пол под ламинат?

Ламинированные плашки в отличие от плитки и бетона легко нагреваются, ведь они относятся к древесным материалам. Здесь стоит быть особенно внимательным при выборе как самого вида электрического системы теплого пола, так и финишного покрытия.

Можно ли укладывать?

Несмотря на все сложности с ламинированными покрытиями, современные электрические полы можно делать под ними. Но нужно знать особенности выбора самого покрытия:

  • для укладки пригоден только материал с повышенной стойкостью к высокой температуре до 27-30 °C (медленно нагревающийся);
  • не выделяющий вредных веществ.

Только при наличии этих свойств под такой материал можно делать электрический пол. Во всех остальных случаях это нецелесообразно ввиду высокой пожарной опасности покрытия.

Виды систем обогрева

Под деревянные ламинированные покрытия можно стелить 3 вида электрических систем:

фото 23865_2

Кабельная. Представляет собой одножильный или двухжильный кабель.

Бетонная прослойка необходима в качестве генератора тепла и промежуточного барьера между горячими кабелями и ламелями.

ИК пол можно укладывать непосредственно под ламинированным покрытием без обустройства стяжки.

Требования к электрополу

Прежде чем заняться работами по обустройству стяжки и электропола нужно узнать, какие требования предъявляются к основанию, а также какие правила нужно соблюдать в процессе.

Бетонное перекрытие должно быть вычищено от пыли и мусора. Если имеются трещины и неровности, их заделывают.

Правила расположения электропола:

  1. Электронагревательные кабеля не следует укладывать под мебелью и под коврами. Если нагревательный элемент будет располагаться под предметами, ламинат может перегреться и возникнет опасность пожара.
  2. Отступ от стен к системе теплого пола должен быть не меньше 20 см, а лучше все — 30 см. То же расстояние следует предусмотреть от батарей отопления.
  3. Важным является параметр общей площади, занимаемой под электрические кабеля. Он не должен превышать 60-70% всего пространства пола. Это связано с тем, что нагретый воздух должен циркулировать на открытых местах.
  4. Расположение термодатчика в слое стяжки и под ламинатом должно находиться примерно в 50 см от ближайшей стены, на которой закреплен терморегулятор. Это нужно для того, чтобы прибор верно показывал уровень нагрева пола.

Термоматы (ИК-пленку) раскладывают вдоль длинной стены помещения, кабеля змейкой тоже таким же образом.

Правила выбора

фото 23865_3

Правильность выбора зависит от условий в помещении и других нюансов. Предварительно стоит сделать расчет необходимой мощности для обогрева помещения.

В связи с тем, что кабельные электрополы медленно нагреваются, их используют часто под ламинат в качестве основного источника обогрева комнаты. При постоянной работе такой системы она себя полностью окупает, и применение ее оправдано.

Читать статью  Сколько в среднем стоит сделать электрический теплый пол?

Если же электропол планируется использовать для дополнительного обогрева, выбирают электроматы на алюминиевой основе или инфракрасную систему.

Выбор мощности в этом случае зависит от того, где будет установлена система теплого пола. Рекомендуемые показатели:

  • Комфортный подогрев пола в квартире на втором этаже и выше — 130–150 Вт/ кв. м.
  • На первом этаже — от 150 Вт/ кв.м.
  • На лоджии — 250 Вт/ кв. м.

Чтобы рассчитать этот показатель нужно воспользоваться формулой:

  1. Где В — удельная мощность кабеля.
  2. С — площадь обогреваемой поверхности.

После того, как проведен расчет требуемой мощности, можно заняться выбором терморегулятора. Этот прибор характеризуется тем, что регулирует заданную температуру в пределах нормы (до 26 °C).

В зависимости от того, где он будет расположен — в стене, или поверх стены, выбирают подходящий тип устройства (встроенный или накладной). Также при необходимости можно подобрать программируемый вид терморегулятора, а также простой – механический.

Тип зависит от того, хотят ли жильцы дома самостоятельно переключать заданную температуру, или доверят это дело технике. Среди имеющихся на рынке терморегуляторов стоит выбирать проверенные бренды, которые не придут в негодность после года эксплуатации.

Например, такие:

Факторы, которые учитываются при выборе вида пола под ламинат:

  • Нужен пол для отопления или просто подогрева? Соответственно выбирать подходящую конструкцию.
  • Определить условия, где нужно положить ламинат и теплый пол, рассчитать мощность отопления.
  • Подобрать способ монтажа: для электрического кабеля и сетчатых матов на проводной основе выбирают укладку в стяжку.

Рейтинг лучших вариантов

Чтобы было понятно, из чего лучше выбирать, далее приведен рейтинг лучшего электропола под ламинат:

  • Девифлекс
  • Алюмиа.
  • Тропикс ТЛБЭ.
  • Ensto FinnMat.
  • XiCA.

Каждая из этих систем имеет свои особенности.

Deviflex 100-150 Т

Датский вариант электрического кабеля под стяжку. Отличается большим сроком гарантии, качеством и долговечностью. Монтаж проводится с учетом требуемой мощности. Если планируется уменьшить мощность, увеличивают расстояние между соседними рядами кабеля.

Характеристики:

  • Гарантия — 20 лет.
  • Мощность — 100 Вт/ кв. м.
  • Средняя цена — 6000 руб/ кв. м.

фото 23865_5

Преимущества: долгий срок гарантии. Недостатки: укладка в стяжку.

Alumia

Производится компанией Теплолюкс, специально под паркет или ламинат. Кабель закреплен в мате из алюминиевой фольги за счет чего обладает хорошими теплопроводящими характеристиками.

Характеристики:

  • Мощность удельная на 1 кв. м. — 150 Вт.
  • Гарантия — 25 лет на товар.
  • Стоимость 4269 руб за 1 кв. м.
  • Диаметр кабеля — 1,08-1,49 мм.

фото 23865_6

Тропикс ТЛБЭ

Представляет собой двухжильный кабель. Рекомендуется к использованию в качестве основного источника отопления, удельная мощность от 180 ВТ/ кв. м. При монтаже в качестве основного вида обогрева максимальный показатель 3500 Вт на квадратный метр.

Характеристики:

  • Потребляемая мощность — 984 Вт;
  • Длина кабеля — 2 м.
  • Гарантия — 50 лет.

фото 23865_7

Преимущества — увеличенное сечение нагревательного кабеля способствует более быстрому распределению тепла. Долгий срок гарантии. Недостатки: потребуется заливка стяжки.

Ensto FinnMat

Продукт финской компании EFHFM130.2 представляет собой нагревательные маты, расположенные на сетке. Монтаж производится под стяжку или на плиточный клей.

Характеристики:

  • Удельная мощность — 260 Вт на кв. м.
  • Стоимость — 7000 руб/ кв.м
  • Толщина мат — 4 мм.
  • Гарантия — 10 лет.

фото 23865_8

Преимущества использования: экологичность, маты безопасны для окружающей среды. Недостатки: заливка стяжки под ламинат.

Комплект инфракрасного пола южнокорейского производства Rexva Xica XM305-1. Представляет собой рулоны пленки с гофротрубой, скотчем для фиксации.

Характеристики:

  1. Удельная мощность — 220 Вт/ кв. м.
  2. Стоимость — 850 руб/ пог м.
  3. Гарантия — 10 лет.

фото 23865_9

Преимущества: быстрота укладки без заливки стяжки, простота монтажа. Недостатки: требует аккуратного использования, нельзя использовать под ковровыми покрытиями.

Подготовка основания

Чтобы узнать этапы подготовки, стоит понять пирог пола под ламинат:

  • Бетонное черновое покрытие.
  • Гидроизоляционная мембрана.
  • Теплоизоляционный слой с фольгированной поверхностью.
  • Электронагревательные элементы.
  • Стяжка
  • Подложка.
  • Финишное ламинированное покрытие.

Соответственно для подготовки основания потребуется уложить слои в нужном порядке. Сначала бетонное покрытие очищается от пыли веником или пылесосом и тряпкой. Оно должно быть ровными, без перепадов. В случае наличия трещин и неровностей, их нужно устранить цементно-песчаной смесью и после высыхания обработать грунтовкой.

На ровное основание укладывается изоляционная мембрана с нахлестом в 20-30 см на стены. Перехлест между рулонами проклеивается скотчем, чтобы обеспечить герметичность. Далее можно уложить вспененный пенополистирол или любой другой материал отражающей стороной вверх. Для отапливаемого помещения толщина этого слоя — 50 мм, неотапливаемого — 100 мм.

Проложенная по периметру стен демпферная лента компенсирует расширение стяжки. По всей площади будущей укладки пола нужно закрепить монтажные ленты. Они помогут сцепиться стяжке и электрополу.

Для ИК-пола и алюминиевых мат есть нюансы укладки. Так как здесь не заливается стяжка, подготовка основания ведется таким же образом, как описано выше.

Единственное, потребуется исключить стяжку из последовательности пирога, уложить подложку и установить ламинат.

Схема монтажа подогрева

Как правильно составить схему укладки под ламинат? Для этого проводят расчет мощности, затем количество мат (метража кабеля) на требуемую площадь.

После этого нужно провести еще один подсчет (только для кабеля). Вычислить шаг укладки с учетом площади.

  • Ш – шаг укладки.
  • П- площадь расположения теплого пола.
  • Д – длина одной секции в метрах.

фото 23865_10

Составление схемы проводится с учетом требований к монтажу теплого пола: системы кабелей, расположения мебели, расстояния от стен, места нахождения терморегулятора.

На схему наносится расположение соединительной и концевой муфты электропола относительно площади помещения.

Также здесь отражается количество линий кабеля, которые были уложены по стяжке, расположение термодатчика (на каком расстоянии и где точно).

Пример подобной схемы приведен на рисунке.

Помимо этого составляется электрическая схема подключения кабеля или нагревательного мата к терморегулятору.

Способы, правила и нюансы

Для укладки инфракрасного или алюминиевого электрического пола потребуется наличие специальных зажимов для фиксации мат, терморегулятор, датчик температуры, скотч.

В первую очередь размечают место расположения приборов. Проделывают штробы в стене и в стяжке.

Далее потребуется:

  1. На пол разложить теплоотражающую изоляцию и зафиксировать ее скотчем.
  2. После этого крепятся монтажные ленты в определенном порядке. На ленты фиксируются зажимы. И к зажимам — пленка ИК или алюминиевая.

Правила монтажа термомата:

фото 23865_13

  • Расстелить алюминиевый мат. Использовать отмеченные линии подрезки (cut space), если нужно подогнать его размеры под длину или ширину помещения.
  • Между первым уложенным матом и стеной оставляют некоторое пространство для укладки силового кабеля.
  • Соединение термомат должно производиться через разъемы.
  • Маты стелятся встык друг к другу, нельзя крепить их внахлест.

Термодатчик прокладывают в гофротрубу, чтобы избежать его повреждения. Сама труба впоследствии запаивается.

После настила ИК-пленки или алюминиевого материала проводят подключение мат к термодатчику и регулятору температуры.

Обязательно перед дальнейшей укладкой напольного покрытия нужно протестировать правильность соединения электрической цепи.

Особенности подключения:

  • На ИК-пленку устанавливают контактные зажимы и фиксируют их концы внутри медной полосы и снаружи с блестящей стороны.
  • Затем следует заизолировать края обрезанных мат при помощи специальной битумной мастики.

Чтобы минимизировать число разрезанных рулонов, нужно укладывать мат вдоль самой длинной стены помещения.

Советы профессионалов по монтажу в видео:

Установка поверх покрытия

После подсоединения и проверки электрической цепи, проводят укладку финишного покрытия:

  • По периметру комнаты устанавливают систему клиньев для сдерживания расширяющего воздействия ламината. Зазор между стеной и покрытием может при этом составить от 0,8 до 1,5 мм.
  • После этого настилают подложку под ламинат.
  • Первый ряд напольного покрытия начинают с цельной доски, а последнюю плашку подпиливают на необходимую величину.
  • Второй ряд укладывают, начиная с обрезанной пластины, смещенной на 1/3 от первой. При этом длина ее должна быть не меньше 30 см.
  • Последний ряд планок может быть по ширине тоже опилен, но не более, чем на 1-1,8 см, при стандартной ширине в 7 см.
  • Следующим этапом будет снятие клиньев и укладка плинтуса.

При недостаточной ширине последнего ряда менее 5 см, проводят опиливание первого ряда.

Сложности и ошибки

При самостоятельной укладке могут встречаться ошибки при укладке, они могут привести к неполадкам при работе электропола:

фото 23865_14

  • Зажимы для соединения проводов подсоединяются к инфракрасной пленке только снаружи медной полосы. Это может привести к преждевременному выходу из строя токопроводящих шин.
  • Отсутствие отступов от батарей, укладка теплого пола под мебелью. Приведет к иссыханию ламината, его порче.
  • Неправильная подрезка термомат: по самому материалу, а не по отмеченным линиям, теплый пол не будет работать, или это может привести к замыканию.

Сложности по укладке электропола случаются при установке приборов, тестировании системы. Важно знать, что все эти работы лучше доверить обученным специалистам, меньше риск повредить систему теплого пола.

Встречаются случаи, когда датчик °C устанавливали на расстоянии от электромат, что приводило к перегреву напольного покрытия, так как прибор показывал температуру не электропола, а самого напольного покрытия без обогрева. Стоит помнить, что датчик монтируют в систему теплого пола, между нагревательными элементами, это позволить избежать ошибок.

После укладки ламината лучше не наращивать температуру пола несколько дней, удерживая ее на одном уровне. Это поможет избежать рассыхания древесины.

Плюсы и минусы по отзывам

Самым большим преимуществом монтажа электрического пола, судя по отзывам потребителей, является теплота и уют — по поверхности приятно ходить.

Другие плюсы:

  • Быстрая укладка и установка термомат или ИК-пленки может значительно сэкономить время, которое было бы потрачено на монтаж традиционной водяной системы отопления.
  • Минимум грязных работ при работе с электрополами. Стяжку в большинстве случаев оборудуют редко при установке ламината, предпочитая чистые виды электрических систем — ИК-пленку или алюмоматы.

Минусы использования электрополов:

  • Вредность от излучения при установке инфракрасных и других электрических полов. Это может привести к проблемам со здоровьем, хотя этот вопрос еще не изучен в достаточной мере.
  • Большой счет за электричество. При обустройстве электропола на обширной площади вырастают траты на электроэнергию, что может обходиться совсем дорого.

Отзывы можно почитать здесь и тут.

Заключение

Электрический теплый пол под ламинат — оптимальное решение для подогрева помещения в дополнение к центральному отоплению. Отличается экологичностью и быстрой укладкой.

При монтаже теплого электропола нужно знать правила и технологию, правильно уложить кабеля, подсоединить датчик температуры, верно разрезать пленку и заизолировать края. Без этого не получится безопасное покрытие, радующее владельцев теплотой.

Ламинат выбирается для электропола со специальной маркировкой и буквой Е. Простой стандартный вид не подойдет, так как не выдержит цикл нагревания и остывания.

Преимуществом использования электропола под ламинат является возможность быстрой укладки в условиях квартиры, теплота. Ощутимым минусом такого вида обогрева становятся большие затраты на электричество при большой площади помещения.

Источник https://stroyguru.com/remont-kvartiry/pol/ukladka-elektricheskogo-teplogo-pola-pod-laminat/

Источник https://laminatepol.ru/28531-teplogo-elektricheskogo-pola-pod-laminat.html

Источник https://1beton.info/stroitelstvo/poly/teplyj/raznovidnosti/elektricheskij/montazh-e-p/pod-laminat

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
